WeActStudio-CH582F

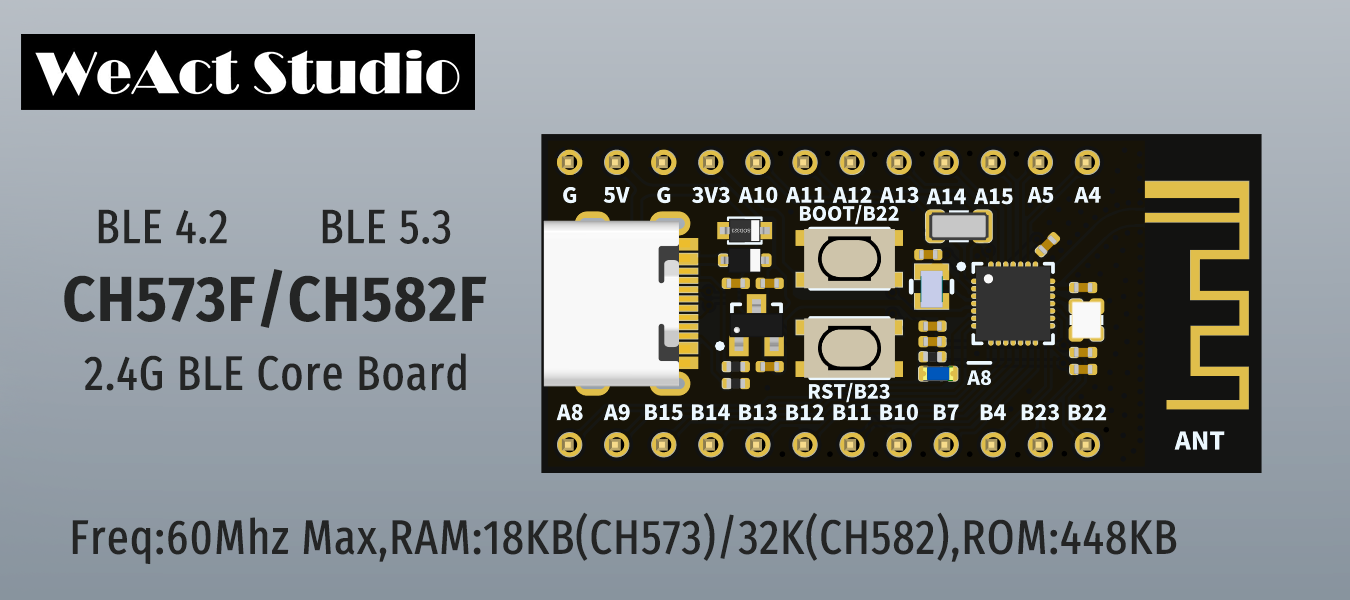

正面图

串口引脚

直接使用表格中的引脚连接 USB-TLL芯片

USB-TLL	TX	RX	GND
CH582F	A8	A9	GND

SWD引脚

烧录器	SWCLK	SWDIO
CH582F	B15	B14

硬件SPI引脚

JDI屏幕	DISP	SCLK	MOSI	SCS
CH582F	A12	A13	A14	A15

📄 原理图

CH58F 原理图

点击下方按钮在新窗口打开，或直接在下方的预览窗口中查看

📥 在新窗口打开 PDF💾 下载 PDF

PDF 预览

💡 提示：如果预览无法显示，请点击上方按钮在新窗口打开或下载 PDF

📄 外形图

CH58F 外形图

点击下方按钮在新窗口打开，或直接在下方的预览窗口中查看

📥 在新窗口打开 PDF💾 下载 PDF

PDF 预览

💡 提示：如果预览无法显示，请点击上方按钮在新窗口打开或下载 PDF
