CH585M
芯片的 SWD 接口
| 烧录器 | SWCLK | SWDIO |
|---|---|---|
| CH585M | PB15 | PB14 |
芯片的 串口 接口
| 烧录器 | RXD | TXD |
|---|---|---|
| CH585M | PA14 | PA15 |
如果芯片 USB 正常下载可以使用下面的方法
- 把 WCK-Link-E 按 串口烧录引脚 连接芯片
| 烧录器 | RXD | TXD |
|---|---|---|
| CH585M | PA9 | PA8 |

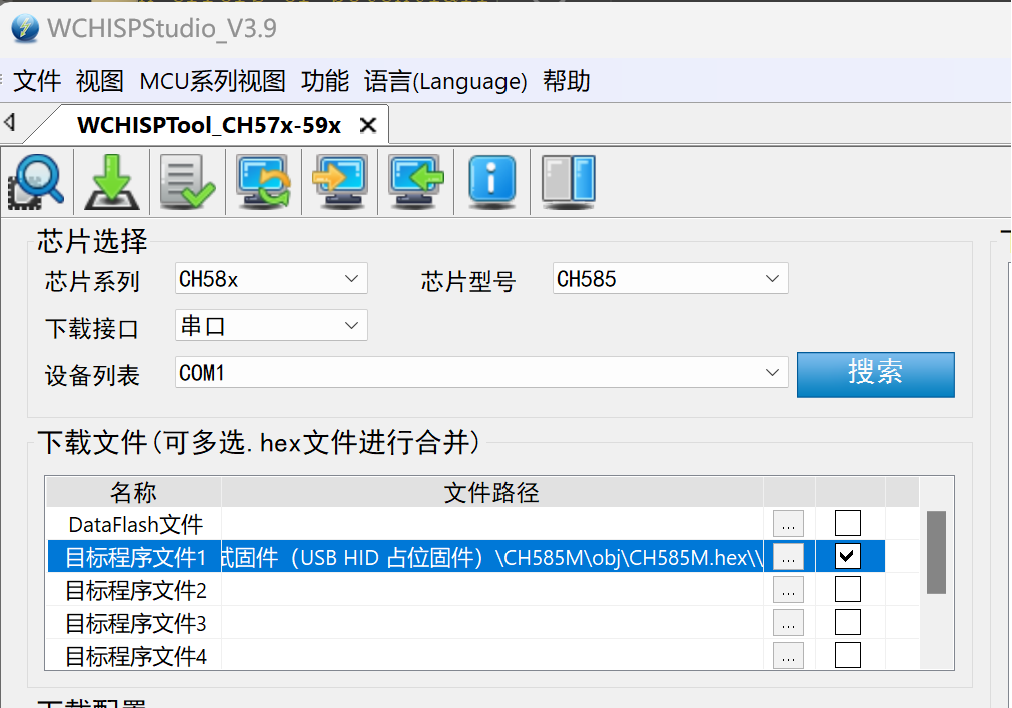

- 打开 WCHISPStudio 软件
2.1 加载一个可以编译的固件
2.2 选择 WCK-Link-E 串口所在串口
2.3 重要
2.31 4条线都接好以后，拔下VCC，按住 **PB22** （接地）后重新插上 **VCC**
2.32 点击烧录就可以了
